ТРАНЗИСТОРНЫЙ KB КОНВЕРТЕР - часть 5

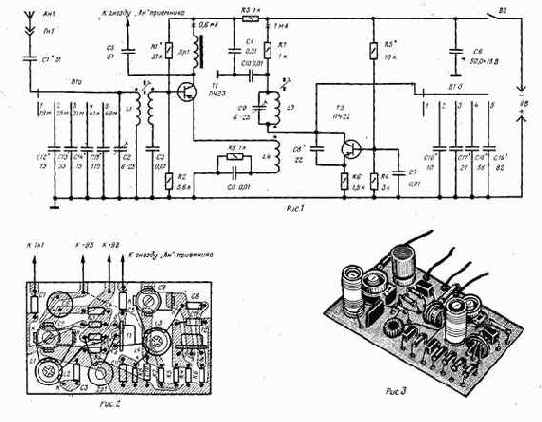

Аналогично настраивают конвертер и на других поддиапазонах: 25, 31, 41 и 49 м. На вход конвертера поочередно подают от СГ сигналы с частотами 11,85; 9,65; 7,15 и 6,15 МГц. Требуемая частота гетеродина на укачанных поддиапазонах устанавли­вается подбором конденсаторов С16, СП, С18 или С19, а настройка входного кон­тура — подбором емкости конденсаторов С12, С13, С14 или С15. Вращать сердечни­ки катушек индуктивности LI, L3 и роторы нодстроечных конденсаторов С2, С9 при этом нельзя, так как это приведет к нарушению настройки конвертера на более вы­соких поддиапазонах.

В заключение конзертер проверяют на прием KB радиостанции на различных поддиапазонах (19 и 25 м — днем; 31, 41 и 49 м — вечером) и для конкретного типа антенны подбирают оптимальную величину емкости конденсатора связи С1. Испытания такого конвертера с приемником «Селгах показали, что он обеспечивает устойчивый прием значительного количества дальних KB радиостанций.

Схему конвертера с настройкой на KB радиостанции с помощью приемника ре­комендуется использозать в тех районах, где участок средневолнового диапазона ши­риной 300 кГц (в нашем случае от 1 до 1,3 МГц) свободен от работы радиостанций, устойчивый прием значительного количества дальних КВ радиостанций.
