Азбука схемотехники РЭС


Однопереходный транзистор. - часть 4


В отличии от ОПТ, ПОПТ более быстродействующий и чувствительный прибор. Исходя из эквивалентной схемы

можно сделать вывод, что ПОПТ представляет собой выключаемый тиристор с анодным управлением. При подаче на управляющий электрод (эмиттер) более отрицательного относительно анода (база 2) напряжения ПОПТ переходит из режима отсечки во включённое состояние. Для обеспечения функционирования ПОПТ в режиме ОПТ требуется на управляющем электроде ПОПТ поддерживать внешнее опроное напряжение, которое по существу совпадает с точкой максимума. Поскольку опроное напряжение определяется параметрами внешнего делителя, его можно сделать переменным. Эта особенность и является главным отличием ОПТ от ПОПТ

Пожалуй, наибольшее применение однопереходные транзисторы нашли в различных регуляторах мощности. рассмотрим несколько практических схем применения.

Фазоимпульсный регулятор мощности паяльника (до 100Вт):

работает следующим образом. Положительная полуволна питающего напряжения проходит в нагрузку практически без ослабления через диод VD2. Релаксационный генератор питается пульсирующим напряжением (в течениие отрицательной полуволны), ограниченным стабилитроном VD1 на уровне 24В. С появлением каждой отрицательной полуволны конденсатор С1 начинает заряжаться через цепь R2, R4. Скорость зарядки можно регулировать переменным резистором R2. Как только напряжение на конденсаторе достигнет порога открывания транзистора VT1, на управляющий электрод тиристора VS1 поступает положительный импульс и тиристор открывается до конца полупериода. Таким образом, изменением постоянной времени фазосдвигающей цепи R2C1 осуществляктся регулировние мощности, отдаваемой в нагрузку.

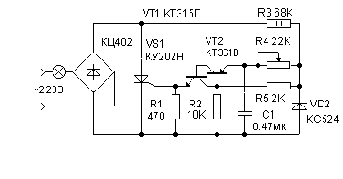

Простой светорегулятор на эквиваленте ПОПТ:

Постоянная времени цепи R4C1 выбрана равной примерно 10мс.

Применение реле времени на ОПТ в автомате - ограничителе включения света:

Такой автомат может использоваться, например в общих коридорах с целью экономии электроэнергии. Необходимое время включённого состояния устанавливается подстроечным резистором R3.
