Однопереходный транзистор. - часть 5


После заряда конденсатора до напряжения включения ОПТ, т.е. после его включения, конденсатор С1 на короткое время создаёт на аноде тиристора VS1 отрицательное напряжение и тем самым выключает его.

Простой автоматический регулятор освещённости:

может найти применение на рабочих местах, где высоки требования к постоянству освещенности.

Все рассмотренные схемы, помимо создаваемых ими помех, имеют один существенный недостаток. Так как через диоды моста течёт ток нагрузки, их необходимо выбирать соответствующей мощности или устанавливать на радиаторы, что ухудшает массогабаритные показатели.
Применение подобных регуляторов для регулирования числа оборотов двигателя имеет некоторые особенности.
Во-первых, коллекторные двигатели требуют расширения управляющего импульса до конца полупериода во избежание нестабильности работы из-за выключения тиристора или симистора при искрении щёток, т.е. при разрыве цепи. Во-вторых, для стабилизации числа оборотов независимо от нагрузки необходимо введение обратной связи по току или по напряжению, т.к. с увеличением нагрузки на валу падают обороты двигателя, уменьшается комплексное сопротивление нагрузки и соответственно увеличивается непроизводительное потребление тока.

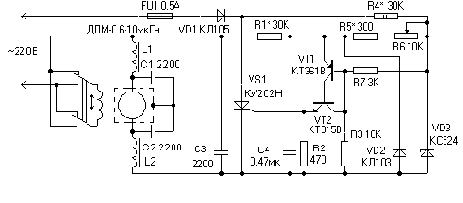

Пример стабилизированного регулятора реверсивного двигателя:

Подбором резистора R1 (обратная связь по напряжению) добиваются минимальной зависимости числа оборотов двигателя от изменения нагрузки.

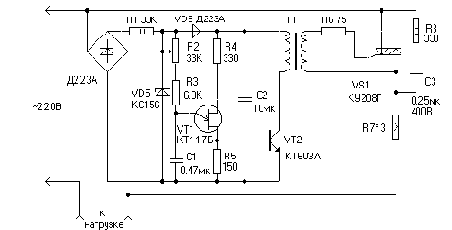

Применение импульсного трансформатора позволяет разгрузить диодный мост и тем самым улучшить массогабаритные показатели регулятора. Стабилизированный регулятор числа оборотов двигателя:

В данном регуляторе применена обратная связь по току с помощью резистора R7. В качестве импульсного трансформатора можно применить МИТ-4 или выполнить его на магнитопроводе типоразмера К16х10х4.5 из феррита М2000НМ. Обмотки содержат по 100 витков провода ПЭЛШО 0.12. Возможный вариант замены МИТ-4 двумя оптопарами показан на этом рисунке:

Регулятор мощности нагрузки до 1кВт:

Импульсный трансформатор тот же, что и в предыдущей схеме.Замена симистора двумя тиристорами показана на рисунке:

Все три обмотки импульсного трансформатора Т1 содержат по 100 витков. При этом мощность нагрузки можно увеличить до 2кВт.

В заключении необходимо отметить, что все рассмотренные регуляторы мощности имеют один существенный недостаток - создают большие импульсные радиопомехи как в сети, так и в окружающем пространстве, т.к. выключение симистора или тиристора происходит по окончании полупериода, а их включение, за счёт фазового регулирования, в пределах полупериода. Интенсивность радиопомех зависит от амплитуды мгновенного напряжения, при котором открывается тиристор, мощности нагрузки, длины соединительных проводников и ряда других причин. Отсюда следует, что максимальные помехи возникают на среднем участке регулировочной характеристики.
