Полевой транзистор.


10.Полевой транзистор.

Патент на устройство, аналогичное униполярному ПТ с изолированным затвором, был получен английским учёным О. Хейлом в 1939 году, задолго до появления биполярного транзистора. В 1952 году Шокли дал теоретическое описание униполярного полевого транзистора, а в 1955 Дейси и Росс изготовили и провели аналитическое рассмотрение характеристик транзисторов, которыке впоследствии получили название полевых транзисторов с управляющим p-n переходом.
В 1960 году М.Аталла и Д.Кант предложили использовать структуру металл - диэлектрик - полупроводник , в которой проводимость поверхностного канала изменялась в полупроводнике под действием напряжения, приложенного к металлическому электроду, изолированному тонким слоем окисла полупроводника.
Полевой транзистор - это полупроводниковый прибор, в котором ток основных носителей , протекающих через канал, управляется электрическим полем. Основа такого транзистора - созданный в полупроводнике и снабжённый двумя выводами (исток и сток) канал с электропроводностью n - или p - типа. Сопротивлением канала управляет третий электрод - затвор, соединённый с его средней частью p - n переходом.
Поскольку ток канала обусловлен носителями только одного знака, ПТ относят к классу униполярных транзисторов.
В идеальном случае эффект управления током достигается без потери энергии (входной ток почти равен нулю). Электрод , через который в проводящий канал втекают носители заряда, называют истоком, а электрод, на который подаётся управляющий электрический сигнал, называется затвором. Проводящий канал - это область в полупроводнике, в которой регулируется поток носителей заряда.
В связи с тем, что управление током в выхоной цепи осуществляется входным напряжением (аналогично электровакуумным приборам) и входные токи ПТ черезвычайно малы, параметры и характеристики полевых транзисторов существенно отличаются от характеристик биполярных транзисторов.

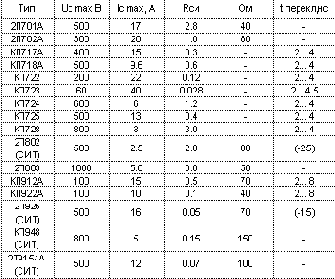

ПТ обладают рядом приемуществ по сравнению с биполярными:
- высокое входное сопротивление по постоянному току и на высокой частоте, отсюда и малые потери на управление;
