Схема сдвига уровня.


8.Схема сдвига уровня.

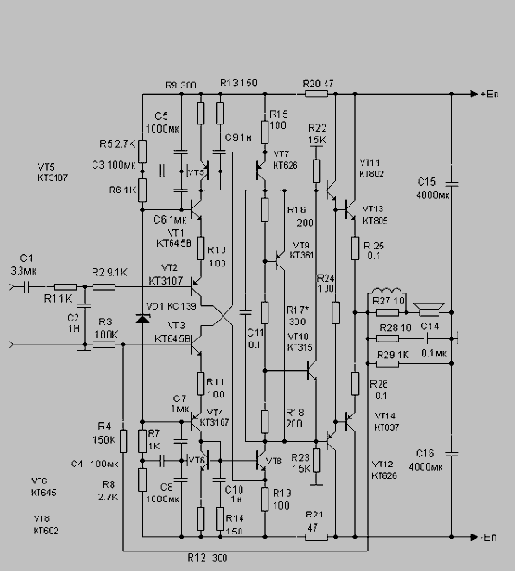

В многокаскадных усилителях, не имеющих гальванической связи между каскадами и охваченных общей отрицательной обратной связью, возникает опасность самовозбуждения на инфранизкой частоте. Как известно, каждый переходной, а также блокирующий конденсатор вносит максимальный сдвиг по фазе на низких частотах до 90°. При наличии трёх и более таких фазовращателей возникает опасность самовозбуждения.
Самовозбуждение не возникает, пока коэффициент усиления при сдвиге фазы 180° меньше единицы (сплошная линия), и сразу же наступает как только коэффициент усиления становится равным или чуть больше 1 (пунктирная линия):

Помимо фазовых искажений, многие типы конденсаторов вносят существенные (до1%) нелинейные искажения, а установленные на входе высокочувствительных усилителей, ещё и шумы. Отсюда понятно, насколько важно по возможности обходиться без них.
Особое место среди усилителей занимают усилители постоянного тока, кожффициент усиления которых не изменяется при уменьшении частоты до нулевого значения. Однако при непосредственной связи между каскадами, особенно на транзисторах одной проводимости, приходится согласовывать сравнительно большой (по модулю) потенциал на выходе предыдущего каскада с малым потенциалом на входе последующего. Среди методов согласования каскадов можно выделить четыре наиболее распространённых:

1. С дополнительным источником напряжения в цепи связи.

2. С диодом Зенера (стабилитроном) в цепи связи.

3. С делителем напряжения и дополнительным источником.

Применение делителя с дополнительным источником требует частотной коррекции из-за опасности ограничения полосы пропускания сверху, т.к. возникает интегрирующая RC - цепь. Условие компенсации выглядит следующим образом: R2Cк=R3Cвх, откуда Ск=R3Свх/R2. Очевидно, что такой способ коррекции несовершенен, т.к. требует точной настройки и применения каскада, свободного от эффекта Миллера.

Более совершенный каскад.

Здесь резисторы R1-R4 образуют своеобразный мост, в диагональ которого включён конденсатор С.
