Синхронные выпрямители.


11.Синхронные выпрямители.

Диодный выпрямитель прямоугольного напряжения, выполненный на теоретически идеальных диодах, не может иметь КПД выше 94.6% если напряжение на нагрузке равно 5В. Такой же выпрямитель на реальных диодах с падением напряжения 0.8В не позволяет получить КПД выше 86.2%. Диоды Шоттки с падением напряжения 0.5В позволяют получить КПД 0.909. Применение синхронного выпрямителя (СВ) на полевых МДП - транзисторах с падением напряжения 0.1...0.2В повышает КПД до 0.962 и более.
n=Uэф/(Uэф-Uси нас)
.Входные ёмкости полевых МДП - транзисторов больше выходных, но значительно меньше чем у соответствующих биполярных транзисторов. Так, например, у КТ908 Свх=10нФ, в то вреия как у 75 - ваттного 2П904 Свх - не более 200пФ.
Характеристики переключения измеряются долями и единицами наносекунд, что на один - два порядка превосходит быстродействие биполярных транзисторов.
Недостатки:
- значительная амплитуда входных отпирающих импульсов (от 5 до 15 В);
- спад крутизны S при больших токах стока.

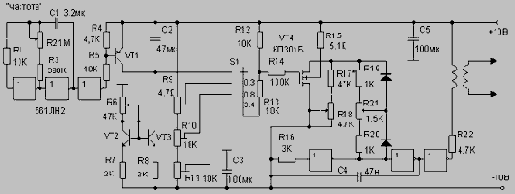

Анализ вольт - амперных характеристик некоторых МДП транзисторов при Uж=15В

позволяют сделать следующие выводы:
- при снижении тока, протекающего через транзистор, пропорционально снижается напряжение сток-исток, т.е. при параллельном включении дополнительно повышается КПД;
- потери мощности на управление незначительны, т.к. ток в цепи затвора близок к нулю;
- на затвор необходимо подавать максимально возможный потенциал как прямом, так и в запирающем направлении.
Основные требования к МДП - транзисторам для применения в СВ:
- прибор должен быть полностью закрыт при нулевом потенциале затвора или при подаче на затвор запирающего потенциала;
- сток и исток прибора должны быть взаимозаменяемыми, т.е. прибор должен отпираться в обратном направлении так же хорошо, как и в прямом.
По способу управления схемы СВ с полевыми транзисторами делятся на две группы:
- с управлением по цепи затвор - сток:

- с управлением по цепи затвор - исток:

В свою очередь по способу включения транзисторов СВ бывают:
