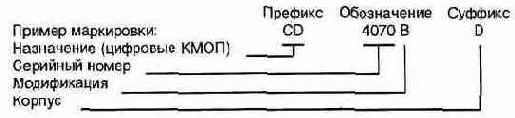

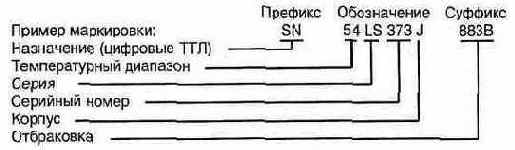

Особенности маркировки цифровых микросхем
Модификация:
А — модифицированная версия ИС, полностью заменяющая прототип;
В — модифицированная версия ИС, полностью заменяющая версию А;
С — модифицированная версия.
Корпус:
D — керамический D1L;
Е — пластмассовый DIL;
ЕМ — модифицированный пластмассовый DIL с теплорастекателем;
F — керамический DIL;
J — трехслойный керамический кристаллодержатель;
К — плоский керамический;
Р — пластмассовый DIL с теплорастекателем.
Температурный диапазон:
54 — военный (-55...+125 °С)
74 — коммерческий (О...+70 °С)
Серия:
LS — с диодами Шотки и пониженной потребляемой мощностью;
S — с диодами Шотки.
Корпус:
D — керамический DIL с паяной крышкой;
F — плоский;
J — широкий керамический DIL;
JS — керамический DIL;
N — широкий пластмассовый DIL;
NS — пластмассовый DIL;
Т — керамический DIL с паяной крышкой.
| Цифровые микросхемы ТТЛ серии имеют отечественные аналоги соответственно по сериям: |
|
| SN54xxx |
— К133... |
| SN74xxx(N) |
— К155... |
| SN74Hxx |
— К131... |
| SN74HCxx |
— К1533... |
| SN74Sxx |
— К531... |
| SN54SXX |
— К530... |
| SN54LSxx |
— К533... |
| SN74LSXX |
— К555... |
| SN74Lxx |
— К158... |
| SN74Fxx |
— К1531... |
| SN74ALSxx |
— КР1533... |
| Микросхемы МОП и КМОП серий имеют замену: |
|
| SN74ACxx |
— КР1554... |
| CD4xxx |
— К176... |
| МС14ххх |
— К561... |
| ММ54НСхх |
— К1564... |
где: х — может стоять любое цифровое значение серийного номера.
