Схема порогового звукового индикатора разряда аккумулятора

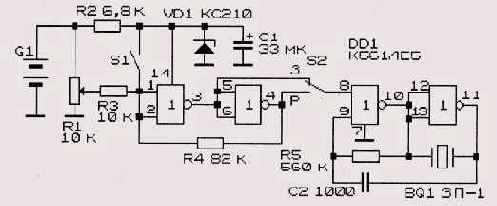

Рисунок 2.13. Схема порогового звукового индикатора разряда аккумулятора


Питание на микросхему поступает от аккумулятора через параметрический стабилизатор (R2 и VD1). Напряжение, поступающее на вход DD1.1, снимается до параметрического стабилизатора, так что напряжение на резисторе R1 изменяется так же, как и напряжение аккумулятора. Резистор R1 устанавливается в такое положение, в котором при номинальном напряжении аккумулятора триггер Шмитта (DD1.1, DD1.2) переходит в единичное положение. Пороги перехода в единичное и нулевое состояния триггера Шмитта отличаются, то есть имеется гистерезис, а величина этого гистерезиса зависит от величины сопротивления резистора R4. Если аккумулятор 12-вольтовый, то максимальное напряжение зарядки для него должно быть 14 Б, а минимальное напряжение разрядки — 116. Гистерезис получается равный 3 6, его устанавливают подбором R4, а диапазон — подстройкой R1 таким образом, чтобы при плавном увеличении входного напряжения от нуля единица на выходе DD1.2 устанавливалась при достижении порога 14 6, тогда при падении напряжения до 11 6 логический уровень на выходе DD1.2 сменится на нулевой.
Таким образом, если устройство будет постоянно подключено к батарее, то в случае, когда S2 находится в положении «разряд», звуковой сигнал включится при разряде батареи до 11 6. Если затем, не отключая устройства, поставить батарею на заряд и переключить S2 в положение «заряд», то звуковой сигнал включится при заряде батареи до 14 6.
Кнопка S1 нужна для принудительной установки триггера Шмитта в единичное состояние в случае, если устройство
подключается к частично разряженной батарее, чтобы контролировать ее дальнейший разряд.
Микросхему К561ЛЕ5 можно заменить на К561ЛА7, но при этом поменяются значения положений S2 на обратные. Звукоиз-лучатель — любой пьезокерамический. Стабилитрон — маломощный на 6... 11 В.
Для индикации (измерения) сетевого напряжения проще всего воспользоваться обычными измерительными приборами. Однако эти приборы в большинстве своем имеют низкую разрешающую способность, что не позволяет отслеживать малые изменения сетевого напряжения. Для того чтобы можно было искусственно растянуть наиболее значимую для контроля напряжения часть шкалы индицирующего прибора, А. Бутовым [2.15] предложена простая схема вольтметра с «растянутой» шкалой (Рисунок 2.14).
