Схема сигнализатора отключения электросети

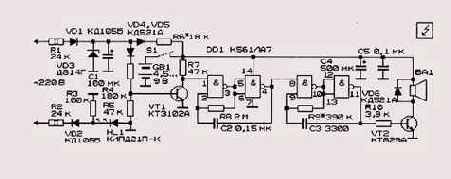

Рисунок 9.3. Схема сигнализатора отключения электросети
При отключении сетевого напряжения конденсатор С1 начинает разряжаться. Как только напряжение на нем упадет до 2 6 и ниже, транзистор VT1 закроется, и на входе 1 микросхемы DD1.1 появится напряжение единичного уровня. Оба генератора запустятся, и из динамической головки ВА1 будет раздаваться прерывистый тональный сигнал частотой 1 ...2 кГц. В режиме тревожной сигнализации устройство питается от батареи гальванических элементов или аккумуляторов GB1 напряжением 4,5...9 В. В дежурном режиме эта батарея подзаряжается от сети через диод VD5 и токоограничивающий резистор R6. Диод VD4 обеспечивает закрывание транзистора VT1.
Несколько схем аудиовизуальной индикации отключения источника электрической энергии, не имеющих собственного источника питания, были рассмотрены ранее в нашей предыдущей книге [9.4].
