Схема электронного аналога мощного сопротивления нагрузки

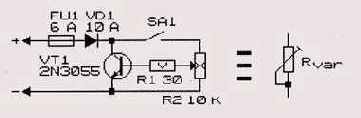

Рисунок 11.6. Схема электронного аналога мощного сопротивления нагрузки

Схема электронного аналога мощного сопротивления нагрузки




Предельная мощность, рассеиваемая такой нагрузкой, определяется типом транзистора и площадью теплоотвода. Для указанного в первоисточнике типа транзистора максимальная длительно рассеиваемая мощность составляет 50 Вт.
Чтобы обеспечить управление величиной электрического сопротивления электронного аналога (Рисунок 11.6), достаточно подать внешнее управляющее напряжение соответствующей полярности и величины на базу транзистора VT1 через токоограничивающий резистор R1.
Аналог мощного реостата (Рисунок 11.7) позволяет установить ток нагрузки от десятков мА до нескольких ампер [11.5]. С его помощью можно исследовать параметры выпрямителей, стабилизаторов, преобразователей напряжения, аккумуляторов и батарей под нагрузкой.

Эквивалент нагрузки в соответствии с полярностью питающего напряжения подключают к выходу источника постоянного тока. Через составной транзистор VT2 и VT3 может протекать ток до 4 А. Переключателем SA2 можно отключить мощный выходной транзистор VT3 и ограничить величину тока через эквивалент нагрузки до 0,7 А. Диапазон регулируемых эквивалентных сопротивлений составляет 1,5...4 Ом и 4...24 Ом, соответственно.
Если переключатель SA1 перевести из положения «Резистор» в положение «Стабилизатор тока», вольтамперная характеристика эквивалента нагрузки будет напоминать выходную характеристику полевого транзистора: при напряжении источника питания менее 2 б устройство ведет себя как резистор небольшого сопротивления (порядка 1 Ом). При напряжении выше 2 В наступает насыщение транзистора, и потребляемый устройством ток почти перестает зависеть от входного напряжения. Величину этого тока можно регулировать потенциометром R1 в пределах 0,1...4 А (0,1...0,7 и 0,7...4 А) при входном напряжении 2...30 В.
