Схема зарядного устройства со стабилизацией тока

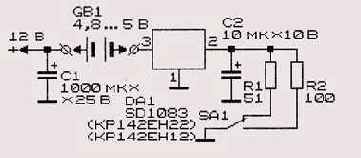

Рисунок 14.22. Схема зарядного устройства со стабилизацией тока


В устройстве можно применить микросхемы типов SD1083, SD1084, ND1083 или ND1084.
Схема зарубежного зарядного устройства «ВС-100» [14.11] приведена на Рисунок 14.23. Устройство позволяет одновременно заряжать 3 пары Ni-Cd аккумуляторов. В процессе заряда светится светодиод HL1, затем светодиод HL1 начинает периодически вспыхивать. Постоянное свечение светодиодов HL1 и HL2 свидетельствует об окончании процесса заряда.
Зарядное устройство «ВС-100» не лишено недостатков. Заряд наиболее распространенных аккумуляторов емкостью 450 мА-ч током 160... 180 мА оказывается недопустимым. Ускоренный режим заряда выдерживают не все аккумуляторы, поэтому О. Долговым [14.11] было разработано более совершенное зарядное устройство, схема которого приведена на следующем рисунке (Рисунок 14.24).
Сетевое напряжение, пониженное трансформатором Т1 до 10 В, выпрямляется диодами VD1 — VD4 и через токоограничи-вающий резистор R2 и составной транзистор VT2, VT3 поступает на заряжаемую батарею GB1. Светсэдиод HL1 индицирует наличие зарядного тока.
